Az LSynth segédprogram segítségével mindenféle "hajlított" alkatrészt hozhatunk létre, többek között pneumatikus csöveket, elektromos kábeleket, gumigyűrűket.
Erről az oldalról tölthetjük le a telepítőcsomagot. A letöltött .exe állományt elindítva megkezdődik a telepítés. Az első képernyőn nyomjuk meg a Next gombot.
A második képernyőn el kell fogadnunk a feltételeket a telepítés folytatásához.
A harmadik képernyőn adhatjuk meg a telepítés célmappáját, nyugodtan hagyjuk az alapértelmezett értéken. (pld. c:\program files\lsynth)
A negyedik képernyőn adhatjuk meg, hogy a Start menüben hova kerüljön az LSynth ikonja. Mivel az LSynth-et csak az MLCAD alól fogjuk indítani, ennek a beállításnak nincs jelentősége. Nyugodtan hagyjuk az alapértelmezett értéken.
Az ötödik képernyőn eldönthetjük, hogy akarunk-e az LSynth ikont az asztalra. Mivel az LSynth-et csak az MLCAD alól fogjuk indítani, érdemes eltávolítani a pipát.
A hatodik képernyőn áttekinthetjük a beállításokat, mielőtt elindítjuk a telepítést.
Majd nyomon követhetjük a telepítést.

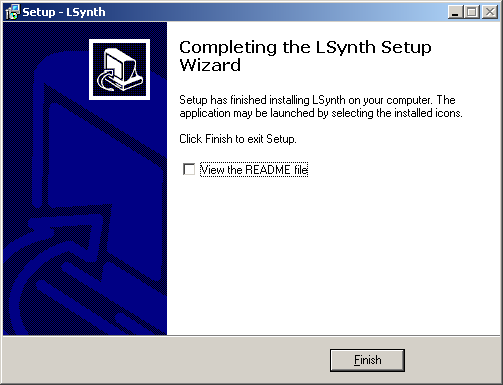

A másolás végén a telepítő rövid időre megnyit egy DOS ablakot azután a legutolsó képernyő a telepítés sikeres befejezését mutatja.
Telepítés után a leellenőzihetjük az LSynth mappánk meglétét.
Telepítés után a letöltött állományt akár törölhetjük is, de érdemes inkább áthelyezni egy olyan mappába, ahol hasznos szoftvereink telepítőcsomagjait tartjuk.
A segédprogramon felül a hajlítható alkatrészeket komponenseit továbbá a hajlításhoz használt irányító ál-alkatrészeket is telepítenünk kell. Az LSynth ugyanis úgy működik, hogy először lépésben MLCAD-en belül kiválasztjuk, hogy mit akarunk meghajlítani (pld. pneumatikus cső), kijelöljük az útvonalat az irányító ál-alkatrészekkel. Második lépésben elindítjuk az LSynth-et futtatva, ami "felfűzi" az alkatrész-darabkákat (szelvényeket) a kijelölt irány mentén. Az ehhez szükséges további segéd-állományokat ezen az oldalon találjuk meg, két .zip formátumban. Töltsük le őket. Az LSynth_mpd_x-x.zip állomány tartalma az lsynth.mpd állomány, ezt az LSynth mappa alatti bin mappa (pld. c:\program files\lsynth\bin) alá kell tenni.
Bontsuk ki, felülírva az ott található .mpd állomány korábbi verzióját.
A másik .zip állomány a constraints_x-x.zip, ennek tartalmát az LDraw alatti Unofficcial mappa alá kell tennünk, egy LSynth mappába - ezt előtte hozzuk létre. (Pld. c:\ldraw\unofficial\lsynth) Bontsuk ki a .zip állományt.
A művelet végén láthatjuk a hajlítás-irányító ál-alkatrészekket.
Telepítés után a két letöltött .zip állományt akár törölhetjük is, de érdemes inkább áthelyezni őket egy olyan mappába, ahol hasznos szoftvereink telepítőcsomagjait tartjuk.
Ismét nyissuk meg az MLCAD.ini állományt (pld. c:\ldraw\mlcad_v3.30mlcad.ini) és keressük meg az [LSYNTH] szekció alatti %PATH beállítást.
Az egyenjőségjel utáni két idézőjel közé, a Define absolute path to LSynth helyére írjuk be az LSynth bin mappájának fellelhetőségét. (pld. c:\program files\lsynth)
Végül mentsük el az mlcad.ini állományt. Célszerű az MLCAD-en belül megadni, hogy az LSynth hajlítás-irányító alkatrészek elkülönülve jelenjenek meg az alkatrészeket hierarchikusan listázó Parts Tree-ben. Nyissuk meg az MLCAD programot majd válasszuk a Settings, Parts Tree, Tree Configuration... opciót.
Adjuk hozzá az új címkét a listához. A Name legyen LSynth, a Search string pedig legyenLSynth, végül nyomjuk meg az OK gombot.
Láthatjuk, hogy a Parts View ala tt megjelentek az LSynth által használt segéd-alkatrészek.
Erről az oldalról tölthetjük le a telepítőcsomagot. A letöltött .exe állományt elindítva megkezdődik a telepítés. Az első képernyőn nyomjuk meg a Next gombot.
A második képernyőn el kell fogadnunk a feltételeket a telepítés folytatásához.
A harmadik képernyőn adhatjuk meg a telepítés célmappáját, nyugodtan hagyjuk az alapértelmezett értéken. (pld. c:\program files\lsynth)
A negyedik képernyőn adhatjuk meg, hogy a Start menüben hova kerüljön az LSynth ikonja. Mivel az LSynth-et csak az MLCAD alól fogjuk indítani, ennek a beállításnak nincs jelentősége. Nyugodtan hagyjuk az alapértelmezett értéken.
Az ötödik képernyőn eldönthetjük, hogy akarunk-e az LSynth ikont az asztalra. Mivel az LSynth-et csak az MLCAD alól fogjuk indítani, érdemes eltávolítani a pipát.
A hatodik képernyőn áttekinthetjük a beállításokat, mielőtt elindítjuk a telepítést.
Majd nyomon követhetjük a telepítést.
A másolás végén a telepítő rövid időre megnyit egy DOS ablakot azután a legutolsó képernyő a telepítés sikeres befejezését mutatja.
Telepítés után a leellenőzihetjük az LSynth mappánk meglétét.
Telepítés után a letöltött állományt akár törölhetjük is, de érdemes inkább áthelyezni egy olyan mappába, ahol hasznos szoftvereink telepítőcsomagjait tartjuk.
A segédprogramon felül a hajlítható alkatrészeket komponenseit továbbá a hajlításhoz használt irányító ál-alkatrészeket is telepítenünk kell. Az LSynth ugyanis úgy működik, hogy először lépésben MLCAD-en belül kiválasztjuk, hogy mit akarunk meghajlítani (pld. pneumatikus cső), kijelöljük az útvonalat az irányító ál-alkatrészekkel. Második lépésben elindítjuk az LSynth-et futtatva, ami "felfűzi" az alkatrész-darabkákat (szelvényeket) a kijelölt irány mentén. Az ehhez szükséges további segéd-állományokat ezen az oldalon találjuk meg, két .zip formátumban. Töltsük le őket. Az LSynth_mpd_x-x.zip állomány tartalma az lsynth.mpd állomány, ezt az LSynth mappa alatti bin mappa (pld. c:\program files\lsynth\bin) alá kell tenni.
Bontsuk ki, felülírva az ott található .mpd állomány korábbi verzióját.
A másik .zip állomány a constraints_x-x.zip, ennek tartalmát az LDraw alatti Unofficcial mappa alá kell tennünk, egy LSynth mappába - ezt előtte hozzuk létre. (Pld. c:\ldraw\unofficial\lsynth) Bontsuk ki a .zip állományt.
A művelet végén láthatjuk a hajlítás-irányító ál-alkatrészekket.
Telepítés után a két letöltött .zip állományt akár törölhetjük is, de érdemes inkább áthelyezni őket egy olyan mappába, ahol hasznos szoftvereink telepítőcsomagjait tartjuk.
Ismét nyissuk meg az MLCAD.ini állományt (pld. c:\ldraw\mlcad_v3.30mlcad.ini) és keressük meg az [LSYNTH] szekció alatti %PATH beállítást.
Az egyenjőségjel utáni két idézőjel közé, a Define absolute path to LSynth helyére írjuk be az LSynth bin mappájának fellelhetőségét. (pld. c:\program files\lsynth)
Végül mentsük el az mlcad.ini állományt. Célszerű az MLCAD-en belül megadni, hogy az LSynth hajlítás-irányító alkatrészek elkülönülve jelenjenek meg az alkatrészeket hierarchikusan listázó Parts Tree-ben. Nyissuk meg az MLCAD programot majd válasszuk a Settings, Parts Tree, Tree Configuration... opciót.
Adjuk hozzá az új címkét a listához. A Name legyen LSynth, a Search string pedig legyen
